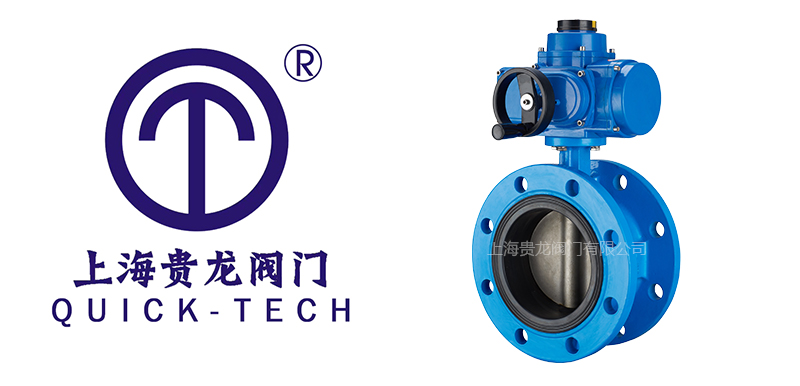

上海貴龍閥門有限公司的電動法蘭蝶閥是一款用于管道介質的?截斷、調節或切換?的閥門。那么此閥門是如何進行工作的呢？下面由上海貴龍閥門有限公司來詳細為您講述一下！

      電動法蘭蝶閥的工作原理基于電動執行機構與蝶閥組件的協同作用，通過電能驅動實現管道介質的精確控制。其核心機制分為以下環節：

一、動力傳遞與執行機構

1、?電機驅動?：電動執行器接收控制信號（如AC220V/380V電源或4–20mA弱電信號），電機啟動后通過蝸輪蝸桿或齒輪減速裝置將高速旋轉轉化為低速大扭矩輸出，驅動閥桿旋轉。減速機構增扭特性滿足閥門啟閉力矩需求，扭矩安全系數通?！?.5。

2、?控制與反饋?：調節型蝶閥依據輸入信號精確控制蝶板開度（0°~90°），內置限位開關和位置傳感器實時反饋閥門狀態至控制系統，實現閉環調節。

二、蝶閥本體動作

1、?蝶板旋轉控制?

閥桿帶動蝶板在閥體圓柱通道內繞軸線旋轉：

（1）?開啟過程?：蝶板從0°（全閉位）轉至90°（全開位），介質流通截面逐漸增大；

（2）?關閉過程?：蝶板回旋至0°，完全阻斷介質流動?14。

2、?密封機制?

（1）?軟密封型?：蝶板邊緣擠壓橡膠/聚四氟乙烯閥座，彈性變形實現零泄漏（泄漏量≤0.01% KV值），適用溫度≤120℃?515；

（2）?金屬硬密封型?：采用三偏心結構（閥桿偏離蝶板中心、閥體中心及密封面錐角），蝶板關閉時產生軸向擠壓形成金屬對金屬密封，耐高溫（≤425℃）高壓（≤PN40）?46。

三、流體控制特性

1、?全開狀態?（90°）：蝶板厚度為唯一流阻，流阻系數低（Cv值可達80以上），流量最大化；

2、?調節狀態?（15°~75°）：蝶板角度與流量呈近似線性關系，通過開度調節實現流量精準控制；

3、?全閉狀態?（0°）：密封副緊密貼合，雙向截斷介質。

?????      上海貴龍閥門有限公司是一家有著多年閥門制造經驗的知名企業，公司已通過國家ISO14001、ISO19001和消防產品認證，如有需求歡迎前來咨詢，全國免費咨詢熱線：4000-997-698
